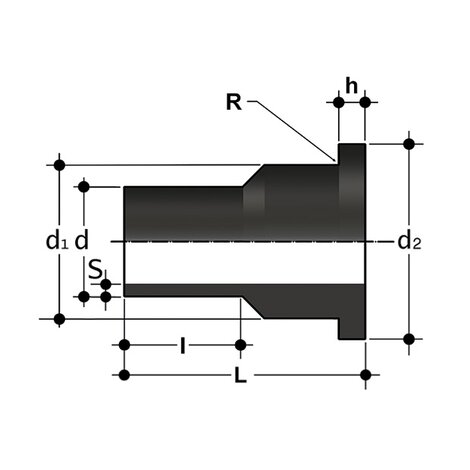

QBXE SDR 17 - Stub flange
Stub flange, short spigot, for butt welding for exit side FIP check valve type CR and FR, SDR 17 - S8, PE100.
| Reference | d | DN | d2 | g |
|---|---|---|---|---|
| QBXE17050 | *50 | 40 | 61 | 80 |
| QBXE17063 | *63 | 50 | 77 | 119 |
| QBXE17075 | *75 | 65 | 91 | 184 |
| QBXE17090 | *90 | 80 | 107 | 290 |
| QBXE17110 | *110 | 100 | 127 | 390 |
| QBXE17125 | *125 | 125 | 160 | 510 |
| QBXE17140 | *140 | 125 | 157 | 535 |
| QBXE17160 | *160 | 150 | 186 | 699 |
| QBXE17180 | *180 | 150 | 186 | 630 |
| QBXE17200 | *200 | 200 | 236 | 1480 |
| QBXE17225 | *225 | 200 | 236 | 1346 |
| QBXE17250 | *250 | 200 | 292 | 2170 |
| QBXE17280 | *280 | 250 | 292 | 1860 |
*resale products
